焼津漁港ステージデッキ 現場レポート2



昨日までに終えた夥しい数のアンカーを基礎に、本日から鉄骨を組み上げます。
まずは柱を立てるのですが、ここで最も大事なのがレベル(水平)です。
下地となるコンクリートは、雨水を排水するために勾配が付いています。
すなわち、地盤が水平ではないのです。
よって、柱箇所ごとにその地盤の高さを測量するのです。
以前は水糸を張って水平高さの基準を作っていましたが、今はその作業をレーザーで行います。

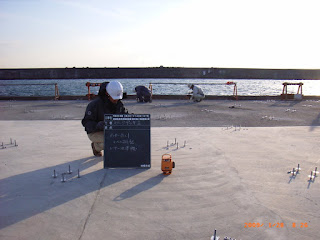

写真をクリックして拡大していただくと分りますが、海際で作業をしている人がレーザー受光機を持って水平を出しています。


全てのボルトのレベルを取り、このように柱を設置します。
今回の工事は極力亜鉛めっきと溶接をしない設計としましたが、さすがにベースプレートと柱のインナー鋼だけは溶接が必要でした。
柱上部からの雨水の浸入に対応するため、柱とベースプレートの間に隙間を持たせ、排水構造を設けています。
前記したコンクリート地盤の高さの違いは、ベースプレートとコンクリートの隙間となって現れます。
この隙間は鉄骨組みが完了した後に、型枠を組みコンクリートを充填します。



次に柱と柱を結ぶ「大引:おおびき」を設置します。
今回の大引は柱スパンが2mと大きいため、C型鋼の100*50t3.2を背中合わせに2本ずつ設計しました。
もちろん柱と大引は、M10ボルト(SUS304)で固定し、設置しやすく分解しやすい設計にしています。
工場で行った「プレカット」とは材料の長さを切りそろえるだけではありません。
固定するボルトを挿入する穴も工場であけ、現場では設計図に基づきボルトアップするだけの構造で、さながら巨大なプラモデルといった感じです。
これにより、現場の工期が早まるだけでなく、現場でゴミが発生しないというメリットも享受できます。

前記だけでは分り難いと思いますので、部分詳細です。
このように柱の両側面にC型鋼をレイアウトし、上からの荷重をこの2本の大引で均等に受け、その力を柱に伝える構造としています。
大引の天端に空いている穴には「根太」が固定されます。
根太は大引と直交する部材で、デッキ材を留める構造部材です。







根太を仮置きした図です。
昨日までの土台づくりには時間がかかりましたが、プレカットが活き、かなりのハイペースで構造体を組み上げることができました。

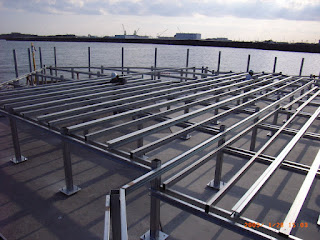

ここまで来ると、構造体の最終的な仕上がりが分かりますね。
護岸の端までせり出した開放感の大きなステージデッキのアウトラインが見えてきました。

この現場は大きな公園なのですが、この現場の真横まで、散策路が付いており、毎日散歩に訪れる方々が気軽に声をかけてくれます。
「何を造ってるんですか?」「すごく広いスペースだね」「いつできるんだ?」等など。
毎朝、現場の始まる8時前からお年寄りがグランドゴルフを楽しんでいます。
小さなお子さんを連れたお母さんが散歩を楽しんでいます。
海が好きな人々が気軽に訪れることのできる施設として焼津の新たな名所になるといいですね。
明日からはライターが交代します。
現場からリアルタイムで施工状況をお知らせできればと思います。

焼津漁港ステージデッキ 現場レポート1



1月26日、27日
いよいよ工場でプレカットした鉄骨部材を現場に設置します。
まず、柱を立てる位置の測量を行います。
構造物の外枠となる法線をトランシットを用いてきっちりと出し、これを基準点とします。
次に図面通りにX軸(横軸)、Y軸(縦軸)をそれぞれ2mピッチで追い、その交点が柱位置となります。


このようにX軸とY軸が交わると1辺が2mの大きな四角が連続的に描かれます。
この日は風が体感風速が5mほどあり、非常に寒い。
前日まで海に出ていた私は、寒風に体が慣れていましたが、今まで工場作業をしていた作業員さん達は大変です。
凍える手足を温めながら、測量と墨出し作業を進めました。


測量を行う傍らで、別の作業班がアンカーボルトを組んでいます。
このアンカーボルトは柱を支える大切な部材で、構造物の重量を全てこのボルトで支えます。
規格はM16×230mmで、130mmがコンクリート地盤に埋め込まれます。
このボルトの使用本数は4本/柱なので、柱数116本×4本=464本となります。
この数分、コンクリートを削孔しなければなりません。


深さ130mmの孔をコンクリートにあけ、アンカーボルトを設置します。
写真にある赤いキャップがケミカルアンカーで、ガラスに薬剤が注入されており、ハンマードリルでねじ込むと、ガラスが割れ、薬液が化学反応を起こし急速に硬化していきます。

26、27日は、測量、墨出し、削孔、アンカー立て464本(柱116本分)を終えました。
これを基礎とし、明日はいよいよ鉄骨を組んでいきます。

2009年1月23日金曜日

焼津漁港環境整備事業環境第六地区親水広場 工事スタート

焼津漁港環境整備事業環境第六地区親水広場整備事業がいよいよクライマックスを迎えます。
この春に親水公園が全面オープンします。
それに向け、今回はステージデッキと展望デッキの工事をお手伝いさせていただくこととなりました。

ステージデッキは17m×17mで、高さが1.0m、1.3mの舞台形状。
水辺でのイベント開催等の利用が考えられるため、荷重条件等を十分精査した設計にしました。
このステージデッキの設計においては、メッキや溶接を極力避けた製作を心掛け、工場でプレカットしたものを現場で「組み立てる」構造としました。
これにより、現場での施工精度を格段に上げるとともに、現場での廃材をほとんどなくすことが可能になる予定です。
そう、プレファブの一戸建てを建てる要領です。
そのために、工場での加工、品質管理にはかなりのウェイトを置いています。
通常は現地で加工するものを工場で行うため、もうこの時点で「現場」がスタートしているのです。

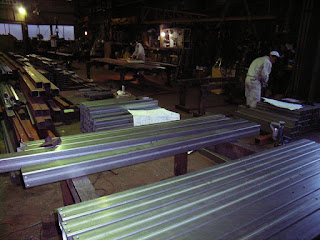

今日は鉄骨部の加工をしていただいている竹田工業所さん(静岡県藤枝市)に来ています。
弊社より構造材となるZAMを支給させていただき、ここで寸法、穴加工等を行っています。
すでに柱材、大引材の加工が完了しています。

さて、いよいよ来週から現場での設置(組立)作業に入ります。
お楽しみに!

※工事内容を本webで公開させていただくことをご許可いただいたご発注者の静岡県様に感謝いたします。
